電動球閥

電動調節球閥

  • 【閥門型號】：VQ947F/H，VQ977F/H,Q941F/H
  • 【通徑規格】：DN15～DN300
  • 【結構形式】：O型球芯，V型球芯
  • 【閥體材料】：鑄鋼WCB、不銹鋼304、不銹鋼316
  • 【公稱壓力】：PN10、PN16、PN25、PN40、PN64
  • 【適用溫度】：-40℃~-450℃
  • 【應用范圍】：水、蒸汽、紙漿、含有纖維介質及粉粒狀介質
咨詢廠家 在線留言
  • 電動調節球閥

產品特點

電動調節球閥主要用于對管道介質壓力、流量、液位等參數的調整控制，一般分為電動O型調節球閥和電動V型調節球閥，通過輸入4-20mA信號及220VAC電源即可控制球閥的運轉開度。電動調節球閥根據使用工況不同，可選用軟密封或硬密封兩種形式，其中常溫常壓可選軟密封橡膠、聚四氟乙烯等，高溫高壓場合可選擇金屬材質硬密封，適用于各種化工、石化、石油、電力、液化氣、機械設備配套等領域。

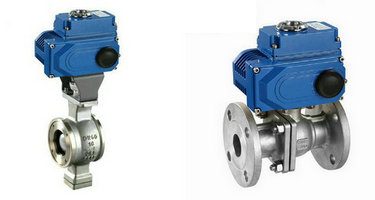

電動V型調節球閥                                    電動O型調節球閥

電動調節球閥特點：

電動調節球閥內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，其中電動V型調節球閥帶有特殊V型切口，不僅可將纖維切斷，防止卡死，它的V型開口可與閥座流道形成不同的V型角度，實現對管路介質各項參數的精確調節，適用于各種紙漿或纖維等粘稠介質，有效保證管路的流通，又能防止球閥球芯卡死的現象。

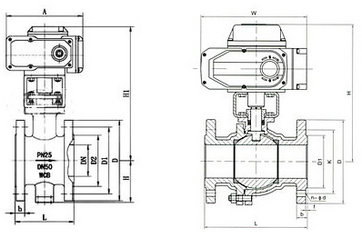

電動調節球閥結構圖：


電動調節球閥性能指標：

控制精度：0.1%-3.0%(通過U4參數可調)
可接電動執行器反饋信號：電位器500Ω-10KΩ
可接收外部控制信號（DC）：4-20mA(1-5V、0-10V、開關量等出廠前定制)
輸入阻抗：250Ω；
通過修改U1參數可設定：①DRTA/正動作，RVSA/逆動作模態②輸入信號中斷時“中斷”模態—OPEN（開）、STOP（停）、SHUT（閉）
可選：①可控硅輸出（AC，600V，25A）②繼電器輸出（AC，250V，10A）◆定貨時指明
輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離），輸出負載≤500Ω
環境溫度：0-70℃，濕度：35-85%
有超溫保護功能：定位器殼內溫度≥70℃時，定位器停止對執行器的開閉控制，可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）

技術參數

公稱通徑 DN15～DN300(mm)
公稱壓力 PN1.0、1.6、2.5、6.4MPa
連接形式 法蘭式，對夾式
驅動形式 電源驅動（可選防爆型，自帶手動裝置）
電源電壓 AC110V、AC220V、AC380V（其他定制DC24）
閥芯形式 O型球型閥芯，V型閥芯結構
泄露量 按GB/T4213-92，小于額定KV0.01%
動作時間 8～30（DN15-50） 36～60(DN65-300)可定制
閥體材質 碳鋼、不銹鋼304、316
流量特性 近似快開特性
適用溫度 軟密封-40℃~-180℃；硬密封-40℃~-450℃
控制方式 智能調節型（輸入輸出4-20mA模擬量信號實現調節功能）
使用介質 蒸汽、紙漿、污水、含有纖維顆粒固體懸浮介質及粉粒狀介質

報價流程

閥門價格：

由于訂貨數量、包裝及運送方式要求不同，以及閥門原材料價格的波動，導致閥門價格會(huì )隨即產生較大的差異，所以我們的產品并沒有在網站上標明價格，敬請諒解。

如果您選中本網站的某款閥門產品，需要了解價格或索取相關技術資料等，請聯系我們。我們會(huì )立即回復，并且可以根據您的要求，為您選型合適的閥門產品，讓您的采購過程輕松愉快。

報價流程：

1、請將您選中的閥門的名稱(或產品型號)、所需要的訂貨數量、包裝要求、交貨時間、您的公司名稱以及貴公司地點和聯系方式傳真至021-36311208 或咨詢電話：021-60547555。

2、收到客戶采購清單之后，我公司會(huì )在第一時間為客戶提供閥門報價「價格清單」和選型「閥門型號」及技術指導等各項服務。

3、具體事宜商定：交貨期、特殊要求等等。

訂貨須知

一．客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）閥體材質（如：塑料，鑄鋼，不銹鋼...）
（2）連接形式（如：法蘭、螺紋、對夾...）
（3）公稱直徑、管道尺寸
（4）環境溫度、壓力范圍
（5）電源電壓，氣源氣壓
（6）流體性質（包括公稱壓力、溫度、粘度或酸堿性）
二．公司根據客戶特殊要求配置各類驅動裝置。（電動控制、氣動控制）
三．如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求（詳情參閱：閥門型號編制說明），在供需雙方理解一致的條件下簽訂合同。
四．客戶告訴所需的閥門型號、規格、數量以及交貨時間、地點后，按總額的 20% 預定金或全額貨款及時匯入我公司賬戶，其余貨款待發貨前匯入，以便及時安排發貨。
五．確認采購后，我公司嚴格按照貨期進行生產。根據訂貨品種和數量的不同，產品加工周期一般為3至30天，具體交貨時間以合同為準。為保證您所訂的貨物及時到位，請您盡量提早訂貨時間。
六．我公司根據客戶的需要，提供網絡(luò )配送服務，將貨品送至客戶設在各大城市的分公司（辦事處），實行送貨上門服務。產品驗收合格后，我公司進行售后服務。
