電動球閥

電動三通球閥

  • 【閥門型號】：Q944F/H，Q945F/H，Q914F/H，Q915F/H
  • 【通徑規格】：法蘭DN15～DN200，螺紋DN15-DN50
  • 【結構形式】：三通L型、三通T型
  • 【閥體材料】：鑄鋼WCB、不銹鋼304、不銹鋼316
  • 【公稱壓力】：PN16、PN25、PN40、PN64
  • 【適用溫度】：-40℃～450℃
  • 【應用范圍】：水，氣體，蒸汽，燃氣，油品、腐蝕性介質等
咨詢廠家 在線留言
  • 電動三通球閥

產品特點

電動三通球閥是一種可對三條管路介質進行換向、分流或合流的三通切換型調節球閥，一般有法蘭或內螺紋連接方式，根據不同流向切換要求球芯可設計為L(cháng)型和T型結構，從而實現對管道中流體各種不同組合的控制形式。電動三通球閥不僅能對兩條相互垂直的通道進行切換或截斷，也能關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。選用不同功能的執行裝置，可滿足不同工況的使用要求，廣泛用于電力、環保、供水、蒸汽、機械設備等工業系統中作兩位切斷或比例式調節使用。

電動三通球閥優點：
1，電動三通球閥兼備開關切斷和智能比例式調節功能，不僅可截斷流體，也可以對壓力，流量及溫度等參數進行調整。
2，可用功能多，既能分配也能換向，適用于液休、氣體、蒸汽等介質的配比調節與控制。
3，可用范圍廣，一閥多用，任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，可分為電動法蘭三通球閥和電動內螺紋三通球閥，滿足不同工況里管道的連接。

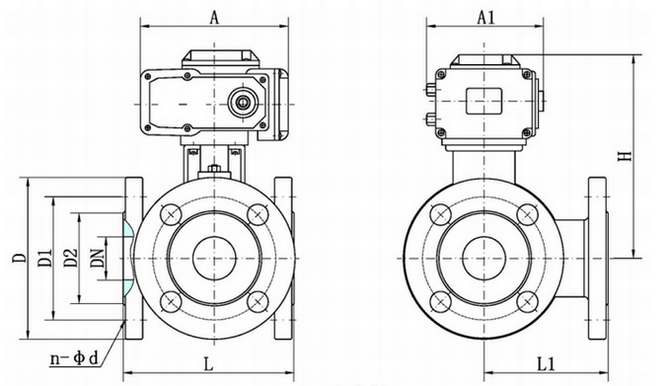

電動法蘭三通球閥結構圖

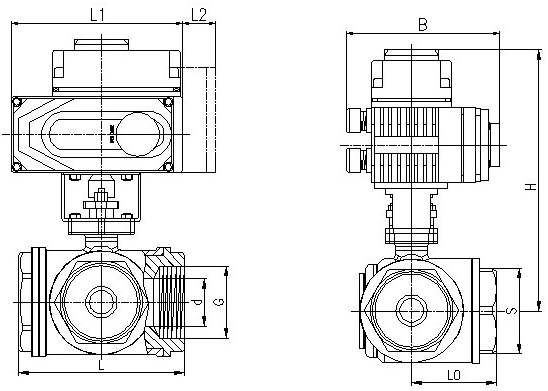

電動內螺紋三通球閥結構圖

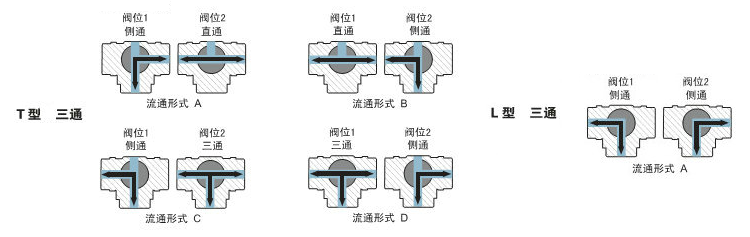

電動三通球閥流向原理說明：
電動三通球閥根據流向切換要求一般分為L(cháng)型結構和T型結構，介質流通方向可切換為多種形式。
L型電動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道相互連通，T型電動三通球閥適用于介質的分流、合流或流向切換。
T型三通球閥可以使三個通道互相連通或使其中兩個通道連通，起分流或合流作用，電動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

技術參數

公稱通徑 DN15～DN200(mm)
公稱壓力 PN1.6、2.5、4.0、6.4MPa
連接形式 法蘭式、螺紋連接
閥芯形式 O型球型閥芯
驅動方式 電動控制（可帶手動手輪）
結構形式 三通L型、三通T型
電源電壓 AC220V、AC380V（其他定制DC24等）
閥體材質 碳鋼WCB、不銹鋼304、316、316L
球芯材質 碳鋼WCB、不銹鋼304、316、316L
可調范圍 15-60秒（可定制）
適用溫度 -40℃～450℃
執行機構
開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制)、可選防爆系列型

報價流程

閥門價格：

由于訂貨數量、包裝及運送方式要求不同，以及閥門原材料價格的波動，導致閥門價格會(huì )隨即產生較大的差異，所以我們的產品并沒有在網站上標明價格，敬請諒解。

如果您選中本網站的某款閥門產品，需要了解價格或索取相關技術資料等，請聯系我們。我們會(huì )立即回復，并且可以根據您的要求，為您選型合適的閥門產品，讓您的采購過程輕松愉快。

報價流程：

1、請將您選中的閥門的名稱(或產品型號)、所需要的訂貨數量、包裝要求、交貨時間、您的公司名稱以及貴公司地點和聯系方式傳真至021-36311208 或咨詢電話：021-60547555。

2、收到客戶采購清單之后，我公司會(huì )在第一時間為客戶提供閥門報價「價格清單」和選型「閥門型號」及技術指導等各項服務。

3、具體事宜商定：交貨期、特殊要求等等。

訂貨須知

一．客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）閥體材質（如：塑料，鑄鋼，不銹鋼...）
（2）連接形式（如：法蘭、螺紋、對夾...）
（3）公稱直徑、管道尺寸
（4）環境溫度、壓力范圍
（5）電源電壓，氣源氣壓
（6）流體性質（包括公稱壓力、溫度、粘度或酸堿性）
二．公司根據客戶特殊要求配置各類驅動裝置。（電動控制、氣動控制）
三．如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求（詳情參閱：閥門型號編制說明），在供需雙方理解一致的條件下簽訂合同。
四．客戶告訴所需的閥門型號、規格、數量以及交貨時間、地點后，按總額的 20% 預定金或全額貨款及時匯入我公司賬戶，其余貨款待發貨前匯入，以便及時安排發貨。
五．確認采購后，我公司嚴格按照貨期進行生產。根據訂貨品種和數量的不同，產品加工周期一般為3至30天，具體交貨時間以合同為準。為保證您所訂的貨物及時到位，請您盡量提早訂貨時間。
六．我公司根據客戶的需要，提供網絡(luò )配送服務，將貨品送至客戶設在各大城市的分公司（辦事處），實行送貨上門服務。產品驗收合格后，我公司進行售后服務。
