電動球閥

電動碳鋼球閥

  • 【閥門型號】：Q941F，Q941H
  • 【通徑規格】：DN15～DN300
  • 【結構形式】：浮動直通
  • 【閥體材料】：鑄鋼WCB
  • 【公稱壓力】：PN10、PN16、PN25、PN40
  • 【適用溫度】：-30℃～350℃
  • 【應用范圍】：蒸汽、水、油品、氣體、腐蝕性介質等
咨詢廠家 在線留言
  • 電動碳鋼球閥

產品特點

電動碳鋼球閥(Q941F電動球閥)主要由鑄鋼法蘭球閥與電動執行器配套組成，閥體采用硅溶膠精密鑄造而成，閥座選用聚四氟乙烯、對位聚苯等高分子聚合材料，具有密封性能好、耐腐蝕等特點。電動鑄鋼球閥閥體為浮動直通式結構，且采用全通徑設計，流阻力小，流通量大，不僅可做開關切斷使用，亦可對管道介質進行調節控制，適用于水、蒸汽、油品等介質，被廣泛應用在水處理、長輸管線、化工、造紙、環保、水利、電力等行業。

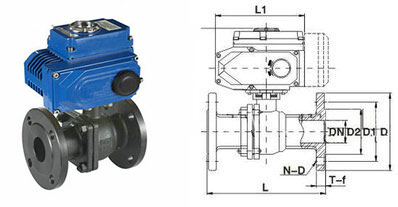

電動鑄鋼球閥結構圖
電動碳鋼球閥特點：

1、電動鑄鋼法蘭球閥閥結構為采用全通徑或縮徑設計，流通能力大，全開時無任何流阻力。
2、Q941F電動球閥采用高平臺結構，與執行器直接安裝，輸入4-20mA信號及220VAC電源即可控制運轉。
3、閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥桿因管道內壓力而吹出，同時聚四氟乙烯（或增強石墨）材料減小閥門的啟閉扭矩，使操作更為省力。
4、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質。確保系統安全。
5、電動鑄鋼球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

技術參數

公稱通徑 DN15～DN300(mm)
公稱壓力 PN1.6、2.5、4.0MPa
連接形式 法蘭式連接
結構形式 浮動直通式
電源電壓 AC220V、AC380V（其他定制DC24等）
動作范圍 0～90°
閥芯結構 "O"型球形閥芯
閥體材質 碳鋼WCB、不銹鋼304、不銹鋼316
密封材料 PTFE、PPL（-30℃-180℃）
使用介質 水、油品、氣體、腐蝕性介質等
控制方式 開關模式(開關兩位控制)、智能調節型(4～20mA模擬量信號控制)

電動碳鋼球閥執行器選項：
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V（可選）
2、工作參數：介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型（輸入輸出4-20mA）
4、其它配置：防爆型電動執行器，帶手動裝置（無電源的情況下可手動開關閥門）
