電動球閥

電動螺紋球閥

  • 【閥門型號】：Q911F，Q911H
  • 【通徑規格】：DN15～DN100
  • 【結構形式】：浮動直通式
  • 【閥體材料】：不銹鋼304、不銹鋼316、不銹鋼316L
  • 【公稱壓力】：PN10、PN16、PN25、PN40、PN64
  • 【適用溫度】：PTFE:-29～+178℃，PPL:-29～+300℃
  • 【應用范圍】：水、油品、氣體、粉末及弱腐蝕性介質
咨詢廠家 在線留言
  • 電動螺紋球閥

產品特點

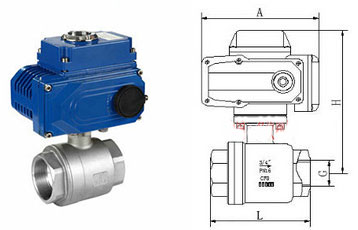

電動內螺紋球閥（又稱電動絲扣球閥）就是指螺母和管接頭上為螺紋狀的球閥，采用直連的方式，將電動執行機構與內螺紋球閥連接組合而成。電動內螺紋球閥一般比較小，口徑在DN50以下的比較常見，因為與閥門連接的管道很難開螺紋，所以一般超過這個尺寸都不適合使用。電動內螺紋球閥選用不同的材質，可分別適用于多種介質，可在壓力為PN1.0～4.0MPa，工作溫度為 -29～300℃的各種管路上，做兩位切斷或調節使用。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
電動內螺紋球閥標準規范：

檢驗標準: JB/T9092,API598, EN12266
產品標準: GB/T12237, ASME16.34, API608
管螺紋標準: GB/T7306, GB/T7307, ISO7-1, ISO288-1
ASMEB1.20.1, BS21, DIN2999/599, BSP

試驗壓力：1.6  2.5  4.0
強度試驗：2.4  3.8  6.0
密封試驗：1.8  2.8  4.4

電動內螺紋球閥原理：

電動螺紋球閥執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，球體繞垂直于通道軸旋轉90°，實現對管道中流體介質的比例調節或切斷控制，電動螺紋球閥屬于直通閥門，全開狀態介質與密封面無接觸，其壽命長、密封面和介質摩擦磨損率低，適合介質含顆粒、帶腐蝕性流體使用。

技術參數

公稱通徑 DN15～DN100(mm)
公稱壓力 PN1.0、1.6、2.5、4.0MPa
連接形式 內螺紋連接（螺母旋緊式）
密封形式 O型球型閥芯
電源電壓 AC110V、AC220V、AC380V（DC24等）
旋轉范圍 0～90°
動作時間 15秒/30秒/60秒（可定制）
閥體材質 碳鋼、不銹鋼304、316
流量特性 快開特性
泄露量Q 硬密封：≤額定流量的10-5 ；軟密封：零泄漏
適用溫度 PTFE:-29～+178℃，PPL:-29～+300℃
適用介質 液體、油、氣體、粉末及各種腐蝕性介質
控制方式 普通開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制)

電動內螺紋球閥零件材料：
連接方式 內螺紋連接 對焊連接
零件名稱 閥體閥蓋 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球體、閥桿 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增強聚四氟乙烯、對位聚苯
適用工況 適用介質 水、蒸汽 、油品等 硝酸等腐 蝕性介質 醋酸等腐 蝕介質 水、蒸汽 、油品等 硝酸等腐 蝕性介質 醋酸等腐蝕介質
適用溫度 -29～180°C(增強四氟乙烯)、-29～300°C(對位聚苯)
