電動閘閥

電動高壓閘閥

  • 【閥門型號】：Z941Y，Z941W
  • 【通徑規格】：DN50～DN600
  • 【結構形式】：直通式
  • 【閥體材料】：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
  • 【公稱壓力】：PN100-PN250
  • 【適用溫度】：-29℃～550℃
  • 【應用范圍】：油品、蒸汽、石油、化工、火力電站
咨詢廠家 在線留言
  • 電動高壓閘閥

產品特點

電動高壓閘閥屬整體直通鑄造(鍛造)閥，由高壓閘閥與電動執行器組成，中部采用閥蓋連接，閥體材料為鉻鉬釩鋼，密封圈材料有低碳鋼或者柔性石墨316絲（網），在高溫高壓工況下具有良好的密封性能，電動高壓閘閥適用于工作壓力在10MPa~25MPa，溫度≤550℃的介質工況當中，廣泛應用于水、蒸汽、油品、過熱蒸汽的管道上。
電動高壓閘閥標準規范：
結構長度：GB/T12221
法蘭尺寸：JB79
檢驗與試驗：JB/T9092
碳鋼：GB/T12229
不銹鋼：GB/T12230

防護等級：IP55(可定制IP67)
隔爆標志：ExdⅡBT4
環境溫度：-20～+60℃
環境濕度：≤90%
 電動高壓閘閥結構

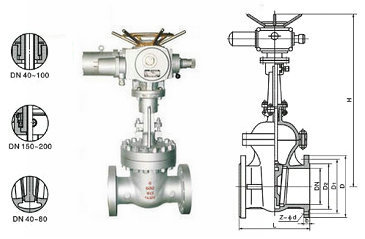

電動高壓閘閥結構圖
電動高壓閘閥結構特點：

1·閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，使用安全可靠。
2·閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封.此結構維修方便，節約費用，閥瓣互換性較好。
3·閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
4·閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
5·電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。

技術參數

公稱通徑 DN50～DN600（mm）
公稱壓力 PN10-25.0Mpa
連接方式 法蘭式，焊接式
控制方式 電動控制（電源驅動）
溫度范圍 -29℃～550℃
電源電壓 交流380V（或220V），50Hz（可定制60Hz）
閥體材質 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
手動功能 可配手輪

報價流程

閥門價格：

由于訂貨數量、包裝及運送方式要求不同，以及閥門原材料價格的波動，導致閥門價格會(huì )隨即產生較大的差異，所以我們的產品并沒有在網站上標明價格，敬請諒解。

如果您選中本網站的某款閥門產品，需要了解價格或索取相關技術資料等，請聯系我們。我們會(huì )立即回復，并且可以根據您的要求，為您選型合適的閥門產品，讓您的采購過程輕松愉快。

報價流程：

1、請將您選中的閥門的名稱(或產品型號)、所需要的訂貨數量、包裝要求、交貨時間、您的公司名稱以及貴公司地點和聯系方式傳真至021-36311208 或咨詢電話：021-60547555。

2、收到客戶采購清單之后，我公司會(huì )在第一時間為客戶提供閥門報價「價格清單」和選型「閥門型號」及技術指導等各項服務。

3、具體事宜商定：交貨期、特殊要求等等。

訂貨須知

一．客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）閥體材質（如：塑料，鑄鋼，不銹鋼...）
（2）連接形式（如：法蘭、螺紋、對夾...）
（3）公稱直徑、管道尺寸
（4）環境溫度、壓力范圍
（5）電源電壓，氣源氣壓
（6）流體性質（包括公稱壓力、溫度、粘度或酸堿性）
二．公司根據客戶特殊要求配置各類驅動裝置。（電動控制、氣動控制）
三．如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求（詳情參閱：閥門型號編制說明），在供需雙方理解一致的條件下簽訂合同。
四．客戶告訴所需的閥門型號、規格、數量以及交貨時間、地點后，按總額的 20% 預定金或全額貨款及時匯入我公司賬戶，其余貨款待發貨前匯入，以便及時安排發貨。
五．確認采購后，我公司嚴格按照貨期進行生產。根據訂貨品種和數量的不同，產品加工周期一般為3至30天，具體交貨時間以合同為準。為保證您所訂的貨物及時到位，請您盡量提早訂貨時間。
六．我公司根據客戶的需要，提供網絡(luò )配送服務，將貨品送至客戶設在各大城市的分公司（辦事處），實行送貨上門服務。產品驗收合格后，我公司進行售后服務。
