氣動閘閥

氣動高壓閘閥

  • 【閥門型號】：Z641Y，Z641W
  • 【通徑規格】：DN50～DN600
  • 【結構形式】：直通
  • 【閥體材料】：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
  • 【公稱壓力】：PN100-PN250
  • 【適用溫度】：-29℃～550℃
  • 【應用范圍】：油品、蒸汽、石油、化工、火力電站
咨詢廠家 在線留言
  • 氣動高壓閘閥

產品特點

氣動高壓閘閥是由鍛造高壓閘閥與氣動執行裝置組合而成，主要用于介質較為復雜的高溫高壓工況中，與其他閥門產品相比的特點是耐高溫高壓，獨特的自密封設計，壓力越高，密封越可靠，由于性能技術特性、工況的特殊，使產品也形成了其他產品所替代不了的特點。氣動高壓閘閥依靠執行器的氣源壓力來驅動閥門的開啟和關閉，利用氣壓帶動閘板做上升下降的運作，從而來接通(全開)和截斷(全關)管道中的流體介質，公稱壓力可達25MPa及更高，口徑由50至600mm，溫度范圍在-29℃至550℃。

氣動高壓閘閥優點：
1、流體阻力小，密封面受介質的沖刷和侵蝕小(閘板開啟高度高)。
2、開啟較有力，密封性能好，介質流向不受限制，不擾流，不降壓力。
3、形體簡單，制造工藝性好，適用范圍廣。

氣動高壓閘閥設計標準：
設計與制造：GB12234
結構長度：GB12221
法蘭尺寸：GB9113  JB79
壓力-溫度：GB9131
試驗-檢驗：JB/13927  JB/T9092

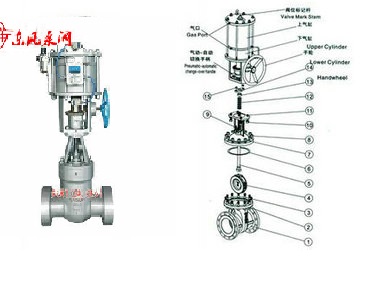

 氣動高壓閘閥結構圖
氣動高壓閘閥結構圖

技術參數

公稱通徑 DN50～DN600（mm）
公稱壓力 PN10-25.0Mpa
連接方式 法蘭式，焊接式
控制方式 氣動控制（氣源驅動）
溫度范圍 -29℃～550℃
閥體形式 直通鑄造閥
閥體材質 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
手動功能 可配手輪
