氣動球閥

氣動高平臺球閥

  • 【閥門型號】：Q641F，Q641H
  • 【通徑規格】：DN15～DN300
  • 【結構形式】：浮動直通式
  • 【閥體材料】：鑄鋼WCB、不銹鋼304、不銹鋼316
  • 【公稱壓力】：PN16、PN25、PN40
  • 【適用溫度】：-30℃-350℃
  • 【應用范圍】：水、油品、氣體、腐蝕性介質等
咨詢廠家 在線留言
  • 氣動高平臺球閥

產品特點

氣動高平臺球閥采用高平臺ISO5211標準設計，是為了方便球閥安裝驅動裝置而設置的連接盤，可與執行器直接進行安裝，無需再上支架，而普通球閥在與執行器連接之間則需要有一個支架和連接軸支撐。氣動高平臺球閥具有流通阻力小，流通量大等特點，不僅能做開關截斷，也可用于調節流量使用，選用不同材質的閥體和閥座，可用于不同工況。由于高平臺球閥與氣動執行器之間距離較短，所以不適合用于介質溫度過高的場合，避免因為高溫而損壞執行器。

氣動高平臺球閥特點：

1、采用高帶平臺設計，執行器與球閥連接無需支架與連接軸，便于安裝。
2、結構簡單、緊密可靠，不需要在增加連接部件，提高產品運行的穩定性。
3、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
4、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。

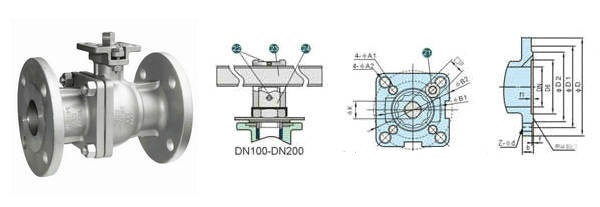

氣動高平臺球閥閥體結構圖：

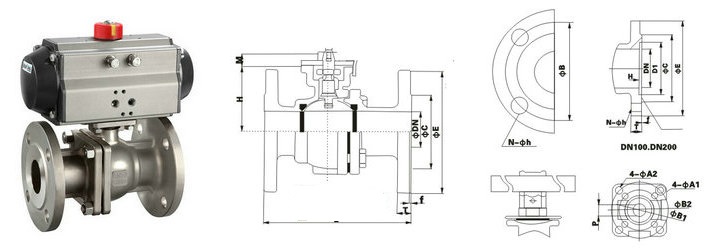

氣動高平臺球閥結構圖
氣動高平臺球閥工作原理：

氣動高平臺球閥是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。其中氣動執行器可分為單作用和雙作用，單作用執行器具有彈簧復位的功能，可在失去氣源貨發生故障時自動復位到初始狀態

技術參數

公稱通徑 DN15～DN300(mm)
公稱壓力 1.6、2.5、4.0MPa
連接形式 法蘭式
結構形式 浮動直通式（高平臺閥體）
驅動形式 壓縮空氣4-7bar(可帶手動)
動作范圍 0～90°
閥芯結構 浮動"O"型閥芯
閥體材質 鑄鋼WCB、不銹鋼304、316、316L
密封材料 PTFE、PPL（-30℃-180℃）
使用介質 水、油品、氣體、腐蝕性介質等
控制方式 開關式(快速兩位切斷)、調節型(閥門定位器4～20mA信號)

報價流程

閥門價格：

由于訂貨數量、包裝及運送方式要求不同，以及閥門原材料價格的波動，導致閥門價格會(huì )隨即產生較大的差異，所以我們的產品并沒有在網站上標明價格，敬請諒解。

如果您選中本網站的某款閥門產品，需要了解價格或索取相關技術資料等，請聯系我們。我們會(huì )立即回復，并且可以根據您的要求，為您選型合適的閥門產品，讓您的采購過程輕松愉快。

報價流程：

1、請將您選中的閥門的名稱(或產品型號)、所需要的訂貨數量、包裝要求、交貨時間、您的公司名稱以及貴公司地點和聯系方式傳真至021-36311208 或咨詢電話：021-60547555。

2、收到客戶采購清單之后，我公司會(huì )在第一時間為客戶提供閥門報價「價格清單」和選型「閥門型號」及技術指導等各項服務。

3、具體事宜商定：交貨期、特殊要求等等。

訂貨須知

一．客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）閥體材質（如：塑料，鑄鋼，不銹鋼...）
（2）連接形式（如：法蘭、螺紋、對夾...）
（3）公稱直徑、管道尺寸
（4）環境溫度、壓力范圍
（5）電源電壓，氣源氣壓
（6）流體性質（包括公稱壓力、溫度、粘度或酸堿性）
二．公司根據客戶特殊要求配置各類驅動裝置。（電動控制、氣動控制）
三．如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求（詳情參閱：閥門型號編制說明），在供需雙方理解一致的條件下簽訂合同。
四．客戶告訴所需的閥門型號、規格、數量以及交貨時間、地點后，按總額的 20% 預定金或全額貨款及時匯入我公司賬戶，其余貨款待發貨前匯入，以便及時安排發貨。
五．確認采購后，我公司嚴格按照貨期進行生產。根據訂貨品種和數量的不同，產品加工周期一般為3至30天，具體交貨時間以合同為準。為保證您所訂的貨物及時到位，請您盡量提早訂貨時間。
六．我公司根據客戶的需要，提供網絡(luò )配送服務，將貨品送至客戶設在各大城市的分公司（辦事處），實行送貨上門服務。產品驗收合格后，我公司進行售后服務。
